【單法蘭取壓針型閥性能規范】
設計制造：GB/T12224-1989，GB/T12235-1989；
連接形式：法蘭連接；
結構特征：錐面密封；
閥門檢驗和試驗：GB/T13927-1992。
【單法蘭取壓針型閥試驗標準（單位Unit：MPa）】
|
試驗項目TESTITEM |
壓力值PRESSURE VALVE |
|
公稱壓力 Nominal Pressure |
2.5 |
|
殼體試驗 Shell Test |
3.7 |
|
密封試驗 Test |
2.75 |
|
氣壓試驗 Air Pressure Test |
0.9 |
|
適用溫度 Suitable Temperatue |
≤180℃ |
|
適用介質 Suitable Medium |
水、蒸汽、油品等Water,Steam,Oilgoods |
【單法蘭取壓針型閥零部件材料】
|
型號
TYPE |
閥體
BODY |
接頭
TIE-IN |
閥桿
VALVE HANDLE |
螺帽
SCREW CAP |
填料
PACKING |
|
JJ·BY1-25 |
20# |
20# |
2Cr13 |
20# |
柔性石墨、四氟
Leslble graphite |
|
JJ·BY1-25P |
304SS |
304SS |
304SS |
304SS |
柔性石墨、四氟
Leslble graphite |
|
JJ·BY1-25R |
316SS |
316SS |
316SS |
316SS |
柔性石墨、四氟
Leslble graphite |

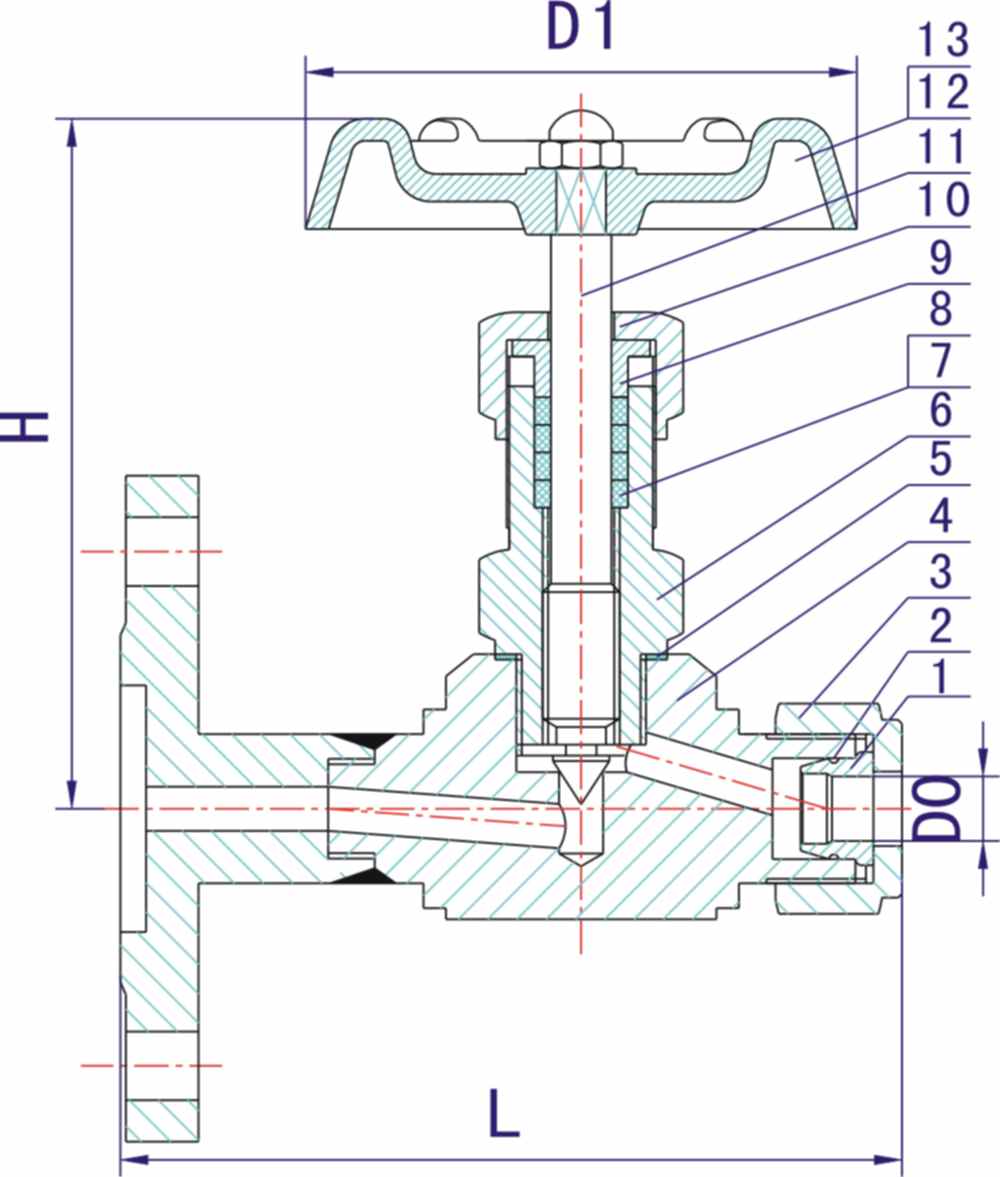

【單法蘭取壓針型閥結構圖】
【單法蘭取壓針型閥連接尺寸】
|
規格
SPECIF ICATION |
Do |
D1 |
L |
H |
|
DN6 |
Φ12 |
60 |
105 |
87 |
|
DN10 |
Φ14 |
70 |
110 |
90 |
正鋼溫馨提示：
1、請?jiān)谟嗀洉r提供詳細型號、壓力、口徑、材質、介質、溫度、交貨地、交貨時間。
2、對針型閥的連接方式：可選用螺紋（內螺紋或外螺紋）法蘭式，焊接式等。
3、正鋼專業為您打造適合您的針型閥產品，歡迎你的來電（☏:400-6868-625）或?yàn)g覽正鋼官方網站http://www.aishen8.cn
感謝您向我們發出訂單我們會在最短時間與您聯系!
