【金屬密封柱塞截止閥工作原理】
UJ41H金屬密封柱塞截止閥依靠截止閥的原理，閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。通過中柱與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。
【金屬密封柱塞截止閥運用范圍】
閥門設計、制造按：GBl2235《法蘭連接鋼截止閥升降式止回閥》的規定。
閥門的結構長度按：GBl2221《法蘭連接金屬閥門長度》系列尺寸。API閥心結構長度按ANSI 16110-86有關尺寸選用。
閥門連接法蘭尺寸按：HGJl44-76-91《鋼制管法蘭、墊片、緊固件》及HG標準中的尺寸選用。
閥門檢查和試驗按：GB/T13927《閥門的實驗和檢驗》及API 598《閥門的實驗和檢驗》要求。
【金屬密封柱塞截止閥結構特點】
☆柱塞截止閥是由閥體、閥蓋、閥桿、柱塞、導向、密封環、手輪等零件組成(如圖)。當手輪旋轉時，通過閥桿帶動柱塞在導向套中上、下往復運動，使柱塞端部斜錐面與閥座錐面完成閥門的開啟與關閉功能。
☆在閥門中柱塞與密封環間采用過盈配合，通過調節中法蘭螺栓預緊力，使密封環壓縮所產生的側向力與閥體中孔面柱塞外圓密封，從而保證了閥門的密封性。杜絕了內泄漏。
☆由于密封環采用回彈性強、耐磨性高的無毒新型密封材料，所以密封可靠、經久耐用，從而提高了閥門的使用壽命。
☆本閥門結合柱塞閥的無泄漏優點和截止閥啟閉快的特點，成為一種結構新穎、用途廣泛的新產品。其優越性遠勝于普通截止閥。
【金屬密封柱塞截止閥性能規范】
|
閥體材料 |
適用溫度 |
適用介質 |
壓力范圍 |
|
鑄 鋼 |
≤425℃ |
水、蒸汽、石油產品 |
PNl.6-1.6MPa |
|
不銹鋼 |
≤300℃ |
硝酸、醋酸 |
通徑范圍 |
|
含鉬不銹鋼 |
≤300℃ |
氮、氫、氨尿素等 |
DNl5-500mm |

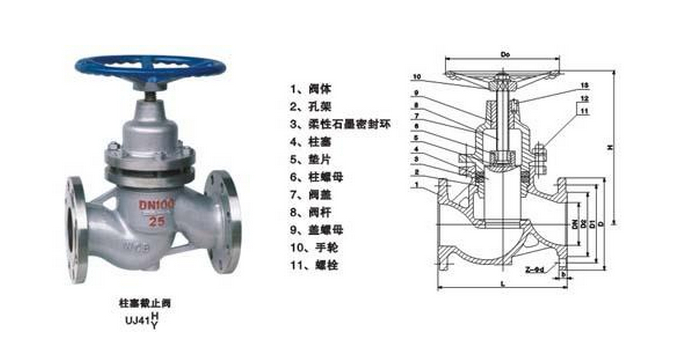

【金屬密封柱塞截止閥外形結構圖】
【金屬密封柱塞截止閥連接尺寸】
|
DN(mm)
尺寸 |
UJ41H-16C、Y、P、R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
|
H |
170 |
190 |
210 |
250 |
270 |
300 |
340 |
380 |
420 |
450 |
540 |
640 |
740 |
850 |
970 |
1100 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
215 |
245 |
280 |
335 |
405 |
460 |
520 |
580 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
155 |
185 |
210 |
265 |
320 |
375 |
435 |
485 |
|
t |
14 |
14 |
14 |
16 |
16 |
16 |
18 |
20 |
20 |
22 |
24 |
26 |
30 |
30 |
34 |
36 |
|
n-φ |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-23 |
12-23 |
12-25 |
12-25 |
16-25 |
16-30 |
|
重量（千克） |
3．5 |
4．5 |
5．5 |
8 |
11．5 |
15 |
21 |
30 |
42 |
55 |
90 |
142 |
210 |
290 |
500 |
|
|
DN(mm)
尺寸 |
UJ41H（Y）-25C、P、R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
|
H |
170 |
190 |
200 |
230 |
260 |
280 |
300 |
370 |
400 |
420 |
510 |
590 |
710 |
830 |
950 |
1080 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
270 |
310 |
340 |
400 |
520 |
540 |
780 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
200 |
375 |
445 |
510 |
570 |
655 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
320 |
385 |
450 |
510 |
585 |
|
D1 |
39 |
50 |
57 |
65 |
75 |
87 |
109 |
120 |
148 |
175 |
203 |
259 |
312 |
363 |
421 |
473 |
|
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
22 |
30 |
38 |
42 |
46 |
52 |
58 |
|
n-φ |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-30 |
12-34 |
16-34 |
16-34 |
16-41 |
|
DN(mm)
尺寸 |
UJ41H-40C、Y、P、R |
|
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
533 |
622 |
711 |
838 |
914 |
|
H |
170 |
190 |
210 |
250 |
270 |
300 |
340 |
380 |
420 |
460 |
540 |
640 |
740 |
850 |
980 |
1100 |
|
W |
100 |
100 |
120 |
140 |
160 |
180 |
200 |
240 |
280 |
310 |
340 |
400 |
520 |
640 |
760 |
900 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
270 |
300 |
360 |
425 |
485 |
550 |
610 |
|
K |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
220 |
250 |
310 |
370 |
430 |
490 |
550 |
|
D1 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
188 |
218 |
278 |
332 |
390 |
448 |
505 |
|
t |
16 |
16 |
16 |
18 |
18 |
20 |
22 |
22 |
24 |
28 |
30 |
34 |
36 |
40 |
44 |
48 |
|
n-φ |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-23 |
8-25 |
8-25 |
12-25 |
12-30 |
16-30 |
16-34 |
16-34 |
|
重量（千克） |
3.5 |
4.5 |
5.5 |
8 |
11.5 |
15 |
21 |
30 |
42.5 |
57 |
91 |
150 |
220 |
300 |
550 |
【金屬密封柱塞截止閥安裝和維修】
1、正鋼公司生產的柱塞截止閥出廠前均進行過嚴格試壓、驗收。使用時只需將外表及孔腔清洗干凈，不必拆洗和更換。
2、本閥門可在任意位置安裝，介質流動方向見閥體上箭頭所示。
3、經過一段時間的使用，密封環如有磨損有滲漏必須先將閥門關閉后，再將中法蘭螺栓均勻略加旋緊以至下滲漏即可，
4、不宜盲目將螺栓擰得太緊。同時更換時應防止柱塞和新裝密封環表面裂痕和碰傷。
