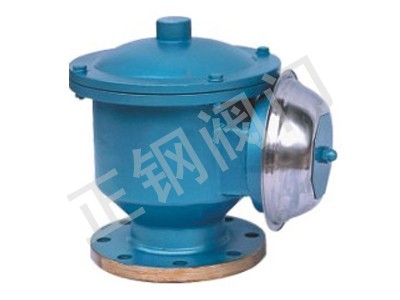

全天候防爆阻火呼吸閥介紹
ZFQ-2型全天候防爆阻火呼吸閥該產品集阻火器與呼吸閥為一體，其新穎的結構為國內首創。它是石化儲罐必備的新型安全設備，其最大優點是阻火呼吸性能好，重量輕，維修方便。該產品適用于儲存內點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐使用，它在 -35 ℃ -60 ℃的溫度環境中正常工作。
操作壓力：正壓：353Pa(36mmH2O)980.7Pa(100mmH2O) 負壓：294.2Pa（30mmH2O）
全天候防爆阻火呼吸閥工作原理
ZFQ-2型全天候防爆阻火呼吸閥安裝在儲罐頂部，既有阻火功能又解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
全天候防爆阻火呼吸閥結構圖
技術參數
|
A級正壓 |
355Pa (36毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
B級正壓 |
980Pa (100毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
|
C級正壓 |
1765Pa (180毫米水柱) |
|
負壓 |
295Pa (30毫米水柱) |
零部件材料
|
閥體材料 |
碳鋼WCB、不銹鋼304、316、鋁合金 |
|
正壓閥盤材料 |
不銹鋼304、316、鋁合金 |
|
負壓閥盤材料 |
不銹鋼304、316、四氟PTFE |
|
環境溫度 ℃ |
-30~60 |
|
操作壓力 Pa |
-295~98000 -30mmH2O~+10000mmH2O |
國標法蘭連接外形尺寸： GB、JB
|
規格 |
安裝尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
DN50 |
110 |
140 |
160 |
255 |
4×12 |
|
DN100 |
170 |
205 |
235 |
480 |
4×16 |
|
DN150 |
225 |
260 |
295 |
547 |
8×16 |
|
DN200 |
280 |
315 |
355 |
658 |
8×16 |
|
DN250 |
335 |
370 |
420 |
705 |
12×16 |
美標法蘭連接尺寸：ANSI、API、ASME 可供JIS標準
|
規格 |
安裝尺寸（mm） |
|
D1 |
D |
D3 |
H |
M-h |
|
2" |
120.5 |
152 |
160 |
255 |
4×19 |
|
4" |
190.5 |
229 |
265 |
290 |
8×19 |
|
6" |
241.5 |
254 |
305 |
330 |
8×22 |
|
8" |
298.5 |
343 |
355 |
350 |
8×22 |
|
10" |
362 |
406 |
420 |
400 |
12×25 |
全天候防爆阻火呼吸閥維修保養
為了保證全天候防爆阻火呼吸閥的正常使用
1. 應在3－6個月內定期將波紋阻火層拆下，清洗干凈，保證阻火層上每個孔暢通，防止堵塞，確保安全正常使用。
2. 定期檢查通氣正、負閥盤動作是否靈活，導桿與閥盤接觸密封有無損壞，如有損壞應立即調換。
3. 在檢查維護重新安裝時，應保證閥內各結合面嚴密配合，閥盤升降靈活。
4. 新閥啟用時，應在安裝前清除閥盤間的防震物，否則呼吸閥將失靈。
