簧微啟封閉式高壓安全閥概述
A41Y 彈簧微啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮?dú)浠旌蠚狻⑺蛴懈g性的氣體或液體介質的設備和管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

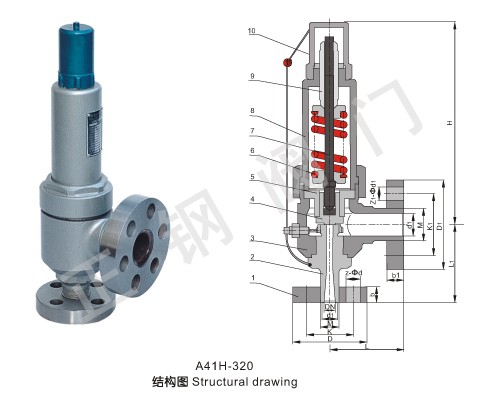

簧微啟封閉式高壓安全閥主要零部件材料：
|
序號 |
零件名稱 |
A41Y-160 A41Y-320 材料 |
A41Y-160P A41Y-320P 材料 |
A41Y-160R A41Y-320R 材料 |
|
1 |
法 蘭 |
35/35CrMoA |
2Cr13 |
1Cr18Ni9Ti |
|
2 |
閥 座 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
3 |
閥 體 |
35/40 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
閥 瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
6 |
彈 簧 |
50CrVA |
50CrVA Coated Teflon |
50CrVA Coated Teflon |
|
7 |
閥 桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥 蓋 |
ZG230-450 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
9 |
調整螺桿 |
45 |
2Cr13 |
2Cr13 |
|
10 |
閥 帽 |
ZG200-400 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
11 |
密封面材料 |
堆焊Co基硬質合金 |
簧微啟封閉式高壓安全閥主要外形連接尺寸mm：
|
型號 |
DN |
do |
d |
M |
D |
K |
Z- d |
b |
d1 |
M1 |
D1 |
k1 |
Z1- d1 |
b1 |
L |
L1 |
H |
|
A41Y-160C |
15 |
8 |
20 |
M24 2 |
95 |
60 |
3-18 |
20 |
/ |
M33 2 |
36 |
/ |
/ |
/ |
50 |
80 |
85 |
|
20 |
10 |
25 |
M27 2 |
95 |
60 |
3-18 |
20 |
/ |
M33 2 |
48 |
/ |
/ |
/ |
50 |
80 |
85 |
|
25 |
12 |
28 |
M33 2 |
105 |
68 |
3-18 |
20 |
/ |
M33 2 |
48 |
/ |
/ |
/ |
50 |
80 |
85 |
|
A41Y-160 |
10 |
8 |
18 |
M24 2 |
95 |
60 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
15 |
8 |
20 |
M24 2 |
95 |
60 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
20 |
10 |
27 |
M33 2 |
105 |
68 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
25 |
12 |
28 |
M33 2 |
105 |
68 |
3-18 |
20 |
50 |
M64 3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
32 |
12.14.16 |
37 |
M42 2 |
115 |
80 |
4-18 |
22 |
50 |
M64 3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
40 |
20 |
47 |
M52 2 |
165 |
115 |
6-26 |
28 |
65 |
M80 3 |
200 |
145 |
6-29 |
40 |
165 |
165 |
350 |
|
50 |
25 |
58 |
M64 3 |
165 |
115 |
6-26 |
32 |
80 |
M100 3 |
225 |
170 |
6-33 |
80 |
165 |
165 |
380 |
|
A41Y-320 |
10 |
8 |
18 |
M24 2 |
95 |
60 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
15 |
8 |
27 |
M33 2 |
105 |
68 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
20 |
10 |
30 |
M36 2 |
110 |
75 |
3-18 |
20 |
29 |
M42 2 |
115 |
80 |
4-18 |
22 |
95 |
100 |
261 |
|
25 |
12 |
35 |
M42 2 |
115 |
80 |
4-18 |
22 |
50 |
M64 3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
32 |
12.14.16 |
41 |
M48 2 |
135 |
95 |
4-22 |
25 |
50 |
M64 3 |
165 |
115 |
6-26 |
32 |
130 |
135 |
285 |
|
40 |
20 |
58 |
M64 3 |
165 |
115 |
6-26 |
32 |
65 |
M80 3 |
200 |
145 |
6-29 |
40 |
165 |
115 |
350 |
|
50 |
25 |
70 |
M80 3 |
200 |
145 |
6-29 |
40 |
80 |
M100 3 |
225 |
170 |
6-33 |
50 |
165 |
165 |
380 |
安裝使用注意事項
1、各種安全閥都應垂直安裝。
2、安全閥出口處應無阻力，避免產生受壓現象。
3、安全閥在安裝前應專門測試，并檢查其官密封性。
4、對使用中的安全閥應作定期檢查
正鋼溫馨提示：
請?jiān)谟嗀洉r(shí)提供詳細型號、壓力、口徑、材質、介質、溫度、整定壓力、交貨地、交貨時間。
