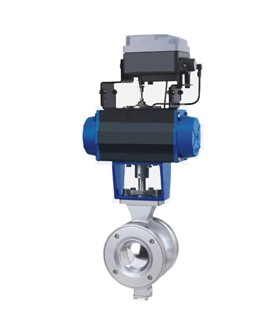

氣動V型保溫球閥產品結構圖
氣動V型保溫球閥產品優點
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
保溫球閥是一種比較新型的球閥類別，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。廣泛適用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市給排水等要求嚴格切斷的工況。
氣動V型保溫球閥產品性能規范
|
公稱壓力PN（MPa） |
試驗壓力 |
適用介質 |
適用溫度 |
|
殼體試驗 |
密封試驗 |
|
1.6 |
2.4 |
1.76 |
水、泊、氣及高粘度、含纖維、固體顆粒等介質 |
-28℃~550℃ |
|
2.4 |
3.75 |
5.75 |
|
4.0 |
6.0 |
4.4 |
|
適用規范 |
連接法蘭 |
JB79-59 GB20592-97 ANSI B16.5 |
|
試驗和檢驗 |
JB/T9092-99 API 598 |
主要零件材質表
|
零件名稱 |
材質 |
|
閥體、閥蓋 |
WCB |
CF8 |
|
密封面 |
2Cr13+氮?dú)?/FONT> |
304+氮?dú)?/FONT> |
|
球體 |
2Cr13+鉻硬鉻 |
304+硬鉻 |
|
閥座、閥桿 |
2Cr13 |
304 |
|
墊片 |
柔性石墨+不銹鋼 |
柔性石墨+不銹鋼 |
|
雙頭螺柱 |
35CrMoaA |
1Crl8Ni9Ti |
主要外形尺寸
|
公稱壓或壓力級 |
公稱通徑DN |
尺寸 |
|
（mm） |
（in） |
W |
L |
W1 |
L1 |
d |
d1 |
H1 |
H |
|
PN1.6MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
- |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
- |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
- |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
250 |
- |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
PN2.5MPa |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
- |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
- |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
- |
80 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
- |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
- |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
- |
165 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
- |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
- |
200 |
243 |
80 |
121.58 |
268 |
205 |
200 |
390 |
|
250 |
- |
340 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
- |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
|
CLASS 150 |
25 |
- |
50 |
- |
25 |
- |
64 |
38 |
57 |
200 |
|
40 |
11/2 |
60 |
- |
25 |
- |
82 |
49 |
63 |
205 |
|
50 |
2 |
75 |
124 |
32 |
62 |
100 |
60 |
92 |
225 |
|
65 |
21/2 |
85 |
145 |
38 |
72.5 |
120 |
75 |
100 |
235 |
|
80 |
3 |
100 |
165 |
45 |
82.5 |
131 |
89 |
108 |
260 |
|
100 |
4 |
115 |
194 |
50 |
97 |
158 |
113 |
117 |
270 |
|
125 |
5 |
135 |
210 |
55 |
105 |
180 |
140 |
140 |
320 |
|
150 |
6 |
160 |
229 |
65 |
114.5 |
216 |
164 |
177 |
340 |
|
200 |
8 |
200 |
243 |
80 |
121.5 |
268 |
205 |
200 |
390 |
|
250 |
10 |
240 |
297 |
92 |
148.5 |
326 |
259 |
252 |
420 |
|
300 |
12 |
- |
338 |
- |
169 |
- |
300 |
270 |
510 |
