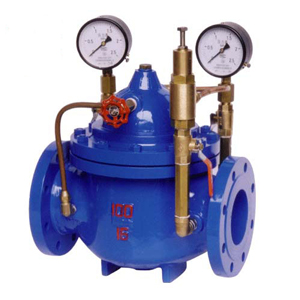

【先導式減壓閥產品介紹】
200X先導式減壓閥針對高層、超高層建筑設計，是解決高層建筑生活用水、消防用水系統中，要求流量大、靈敏度高等場合的理想產品。其性能更加優越，完全取代中間水箱，節約建筑中間水箱的費用，擴大建筑物的使用面積。
【先導式減壓閥性能特點】
結構新穎合理、合理運用液壓原理控制論
工作平穩可靠、大流量通行
閥瓣快開慢閉、無水錘沖擊(關閉時間可調)
減穩壓精度高、調節范圍大
密封性能好、使用壽命時間長
【先導式減壓閥安裝】
先導式減壓閥兩端應設置閘閥。嚴禁設置蝶閥。
先導式減壓閥的控制管必須接于出水管路上，且必須位于水泵出口與止回閥中間，千萬不要安裝在止回閥出口所接的管路上，否則，本閥不起作用。
不得將雜物帶入本閥接頭處。
先導式減壓閥前和控制管路上，必須安裝除污器、過濾器，否則，易發生雜物支墊閥瓣造成滲漏。操作：
先導式減壓閥安裝完畢后，應在管路給水充滿后，將排氣閥，待排氣閥出水時即關閉。
如想延長本閥使用壽命，即在原安裝系統的基礎上，再在供水與回水管路之間，連接一管路，在這管路上安一止回閥，這樣，在開泵運行時止回閥是關閉的，系統正常運行。當泵停止，啟閉閘即開始關閉，如回水壓力增大，即會將止加閘打開，其減少對啟閉閥的沖擊力，從而延長使用壽命。
【先導式減壓閥結構圖】
【先導式減壓閥結構尺寸】
|
DN(mm) |
L(mm) |
H(mm) |
H(mm) |
(KG) |
|
50 |
234 |
98 |
320 |
18 |
|
65 |
240 |
115 |
410 |
22 |
|
80 |
285 |
131 |
430 |
30 |
|
100 |
325 |
145 |
480 |
55 |
|
125 |
345 |
160 |
535 |
70 |
|
150 |
395 |
185 |
600 |
80 |
|
200 |
470 |
160 |
675 |
110 |
|
250 |
575 |
180 |
720 |
210 |
|
300 |
640 |
200 |
820 |
300 |
|
350 |
645 |
225 |
860 |
380 |
|
400 |
970 |
750 |
950 |
350 |
可能出現的故障及排除方法：
|
故障現象 |
故障原因 |
排除方法 |
|
不減壓穩壓 |
|
●進出水口方向裝反
●主閥膜片破損
●針閥未開啟
●球閥未開啟
●可調減壓膜片損壞
●閥體內有異物 | |
|
●調整過來
●更換主閥膜片
●開啟針閥
●開啟球閥
●更換可調減壓閥膜片
●清理 | |
|
有異常聲音 |
|
|
●清除雜質
●調節針閥開啟度 | |

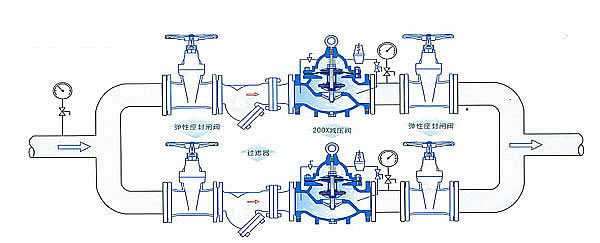

【先導式減壓閥安裝示意圖】
