【不銹鋼固定式球閥相關型號】
Q347F-16P Q347F-25P Q347F-40P Q347F-64P Q347F-100P Q347F-160P
Q347N-16P Q347N-25P Q347N-40P Q347N-64P Q347N-100P Q347N-160P
Q347PPL-16P Q347PPL-25P Q347PPL-40P Q347PPL-64P Q347F-100P Q347PPL-160P
【不銹鋼固定式球閥概述】
球閥的球體是固定的，受壓后不產生移動。固定球球閥都帶有浮動閥座，受介質壓力后，閥座產生移動，使密封圈緊壓在球體上，以保證密封。通常在與球體的上、下軸上裝有軸承，操作扭距小，適用于高壓和大口徑的閥門。
為了減少球閥的操作扭矩和增加密封的可靠程度，近年來又出現了油封球閥，既在密封面間壓注特制的潤滑油，以形成一層油膜，即增強了密封性，又減少了操作扭矩，更適用高壓大口徑的球閥。
【不銹鋼固定式球閥主要零部件材料】
| 名稱Part |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
| 閥體左體Body&Body cap |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球體Ball |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 閥桿Steml |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 閥座Seat |
PTFE/增強PTFE/NYLIV PTFE/Reinforced PTFE/Nyion |
| 閥座支承圈Seat Retainer |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 彈簧Spring |
|
3yc-7/17-49H |
| O形圈O-RING |
NBR |
氟橡膠Viton |
| 螺柱Stud |
A193-B7 |
A193-B8 |
| 螺母Nut |
A194-2H |
A194-8 |
【不銹鋼固定式球閥性能規范】
| 壓力等級 |
公稱壓力(PN) |
磅級(Class) |
| 1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
試驗壓力
|
殼體試驗
|
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
3.03 |
7.5 |
10.2 |
15.0 |
密封試驗
|
1.76 |
2.75 |
4.4 |
7.04 |
11.0 |
2.2 |
5.5 |
7.48 |
11.0 |
| 適用工況 |
適用介質 |
紙漿、漿料、粉塵及含各種固體顆粒的介質 |
| 適用溫度 |
-196～≤550℃ |
適用規范
|
設計制造按 |
GB12237-89 |
API 6D |
JP17S-48 |
法蘭尺寸按
|
JB79-59、GB9113 、HG20592-07 |
ANSI B16.5 |
JIS B2212-2214 |
結構長度按
|
GB12221-89 |
ANSI B16.10 |
JIS B2002 |
檢驗試驗按
|
|
JB/T9092-99 |
API 598 |

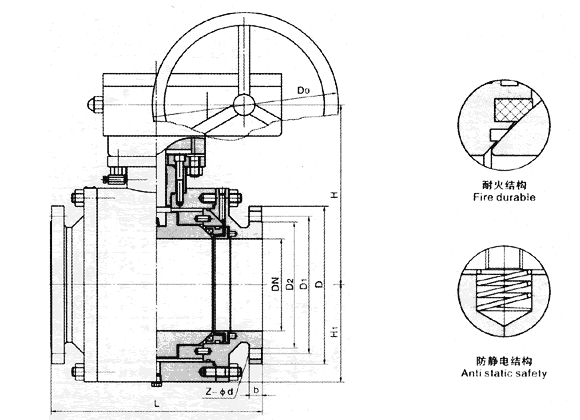

【不銹鋼固定式球閥結構圖】
【不銹鋼固定式球閥主要連接尺寸】
產品型號
TyPe |
公稱通徑
DN |
PN1.6MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-16C
Q47F-16P
Q347F-16C
Q347F-16P
Q647F-16C
Q647F-16P
Q747F-16C
Q747F-16P
F9B47F-16C
Q9B47F-16P |
50 |
178 |
160 |
125 |
100 |
16 |
4-Φ18 |
160 |
85 |
- |
28 |
| 65 |
191 |
180 |
145 |
120 |
18 |
4-Φ18 |
170 |
95 |
- |
32 |
| 80 |
203 |
195 |
160 |
135 |
20 |
8-Φ18 |
200 |
110 |
- |
44 |
| 100 |
229 |
215 |
180 |
155 |
20 |
8-Φ18 |
210 |
120 |
- |
86 |
| 125 |
356 |
245 |
210 |
185 |
22 |
8-Φ18 |
350 |
215 |
- |
133 |
| 150 |
394 |
280 |
240 |
210 |
24 |
8-Φ23 |
530 |
190 |
- |
203 |
| 200 |
457 |
335 |
295 |
265 |
26 |
12-Φ23 |
575 |
230 |
600 |
273 |
| 250 |
533 |
405 |
355 |
320 |
30 |
12-Φ25 |
585 |
260 |
600 |
450 |
| 300 |
610 |
460 |
410 |
375 |
30 |
12-Φ25 |
730 |
300 |
600 |
583 |
| 350 |
686 |
520 |
470 |
435 |
34 |
16-Φ25 |
860 |
350 |
800 |
750 |
| 400 |
762 |
580 |
525 |
485 |
36 |
16-Φ30 |
935 |
395 |
800 |
1190 |
| 450 |
864 |
640 |
585 |
545 |
40 |
20-Φ30 |
975 |
440 |
800 |
2100 |
| 500 |
914 |
705 |
650 |
608 |
44 |
20-Φ34 |
1060 |
485 |
800 |
3100 |
| 600 |
1067 |
840 |
770 |
718 |
48 |
20-Φ41 |
1170 |
591 |
800 |
3980 |
| 700 |
1245 |
910 |
840 |
788 |
50 |
24-Φ41 |
1270 |
686 |
800 |
4800 |
產品型號
TyPe |
公稱通徑
DN |
PN2.5MPa |
WT
（kg） |
| L |
D |
D1 |
D2 |
b |
Z-Φd |
H |
H1 |
D0 |
|
Q47F-25
Q47F-25P
Q347F-25
Q347F-25P
Q647F-25
Q647F-25P
Q747F-25
Q747F-25P
F9B47F-25
Q9B47F-25P
|
50 |
216 |
160 |
125 |
100 |
20 |
4-Φ18 |
160 |
85 |
- |
30 |
| 65 |
241 |
180 |
145 |
120 |
22 |
8-Φ18 |
170 |
95 |
- |
40 |
| 80 |
283 |
195 |
160 |
135 |
22 |
8-Φ18 |
200 |
110 |
- |
52 |
| 100 |
305 |
230 |
190 |
160 |
24 |
8-Φ23 |
210 |
120 |
- |
97 |
| 125 |
381 |
270 |
220 |
188 |
28 |
8-Φ25 |
350 |
215 |
- |
135 |
| 150 |
403 |
300 |
250 |
218 |
30 |
8-Φ25 |
530 |
190 |
- |
204 |
| 200 |
502 |
360 |
310 |
278 |
34 |
12-Φ25 |
575 |
230 |
600 |
322 |
| 250 |
568 |
425 |
370 |
332 |
36 |
12-Φ30 |
585 |
260 |
600 |
535 |
| 300 |
648 |
485 |
430 |
390 |
40 |
16-Φ30 |
730 |
300 |
600 |
775 |
| 350 |
762 |
550 |
490 |
448 |
44 |
16-Φ34 |
860 |
350 |
800 |
1210 |
| 400 |
838 |
610 |
550 |
505 |
48 |
16-Φ34 |
935 |
395 |
800 |
2300 |
| 450 |
914 |
660 |
600 |
555 |
50 |
20-Φ34 |
975 |
440 |
800 |
3400 |
| 500 |
991 |
730 |
660 |
610 |
52 |
20-Φ41 |
1060 |
485 |
800 |
4208 |
| 600 |
1143 |
840 |
770 |
718 |
56 |
20-Φ41 |
1170 |
591 |
800 |
5080 |
| 700 |
1346 |
955 |
875 |
815 |
60 |
24-Φ48 |
1270 |
686 |
800 |
5750 |
【不銹鋼固定式球閥的安裝】
不銹鋼固定式球閥的安裝與其他機械設備安裝一樣，有一個安裝姿態問題，閥門安裝正確姿態應是內部結構型式符合介質的流向，安裝姿態符合閥門結構型式的特定要求和操作要求。另外，正確姿態含有整齊劃一，美觀大方之感，它是現代藝術造型中，技術性與藝術性兩者有機的結合。
訂貨須知：
一、①不銹鋼固定式球閥產品名稱與型號②不銹鋼固定式球閥口徑③不銹鋼固定式球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門不銹鋼固定式球閥型號，請按不銹鋼固定式球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
