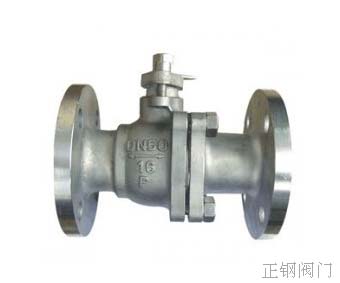

硬密封法蘭球閥

首頁> 硬密封法蘭球閥
所屬系列: 球閥系列
名稱: 硬密封法蘭球閥
型號: Q41W Q41Y
檢索關鍵字: 硬密封法蘭球閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!





硬密封法蘭球閥產品概述

球閥在石油、天然氣、煤炭和礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用,是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。球閥密閉在各類管路系統種用于截斷或接通介質流,使介質按照預定的程序輸送到各個指定點。

硬密封法蘭球閥主要特點

經過特殊工藝處理的球體與閥座,特別適用于較高溫度及含各種粉塵與固體顆粒的介質。
1、采用特別設計的補償性可動金屬閥座結構,密封可靠。
2、本系列球閥應按規定流向使用。
3、本系列球閥可配多種驅動裝置。

硬密封法蘭球閥主要零部件材料

序號
零件名稱
材質
GB ASTM
1 閥體 WCB A216-WCB
2 密封圈 柔性石墨
柔性石墨
graphite PTFE
3 閥座 1Cr18Ni9Ti 304
4 球體 2Cr13 A276-420
5 螺母 35 A194-2H
6 螺柱 35CrMoA A193-B7
7 座墊 1Cr18Ni9Ti 304
8 彈簧 60Si2Mn AISI 9260
9 墊片 柔性石墨+不銹鋼
B12.10-304/F.G
10 填料 柔性石墨
柔性石墨
11 填料壓蓋 WCB A216-WCB
12 擋圈 65Mn AISI 1066
13 閥桿 1Cr13 A276-410
14 螺釘 35 A193-B7

硬密封法蘭球閥性能范圍

壓力等級 公稱壓力(PN) 磅級(Class)
1.6 2.5 4.0 6.4 10.0 150 300 400 600
試驗壓力
殼體試驗
2.4 3.75 6.0 9.6 15.0 3.03 7.5 10.2 15.0
密封試驗
1.76 2.75 4.4 7.04 11.0 2.2 5.5 7.48 11.0
適用工況 適用介質 紙漿、漿料、粉塵及含各種固體顆粒的介質
適用溫度 -196~≤550℃
適用規范
設計制造按 GB12237-89 API 6D JP17S-48
法蘭尺寸按
JB79-59、GB9113 、HG20592-07 ANSI B16.5 JIS B2212-2214
結構長度按
GB12221-89 ANSI B16.10 JIS B2002
檢驗試驗按
  JB/T9092-99 API 598

硬密封法蘭球閥結構圖

硬密封法蘭球閥主要連接尺寸

PN1.6MPa 主要連接尺寸及重量:

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
280
320
360
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
180
230
230
400
400
650
1050
1050
1410
Wt(Kg)
2.5
3
5
6
7
10
15
19
33
58
93
160

PN2.5MPa 主要連接尺寸及重量:

公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
165
180
200
220
250
320
400
400
550
H
59
63
75
97
107
142
152
178
252
272
342
345
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
2.5
3
5
6
7.5
10
15
20
33
60
93
175



PN4.0MPa 主要連接尺寸及重量:
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
130
140
150
180
200
220
250
280
320
400
400
400
H
59
63
75
85
95
107
142
152
178
252
272
342
W
130
130
160
230
230
400
400
700
1100
1100
1500
1500
Wt(Kg)
3
4
5
7
9
12
18
28
46
75
106
190

PN6.4MPa 主要連接尺寸及重量:
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
8
12
14
18
28
40
65
98
140
250

PN10MPa 主要連接尺寸及重量:
公稱通徑DN
15
20
25
32
40
50
65
80
100
125
150
200
L
165
190
216
229
241
292
330
356
432
508
559
660
H
59
63
75
97
107
142
152
178
252
272
305
398
W
130
130
160
230
230
400
400
700
1100
1100
1500
1800
Wt(Kg)
6.5
7
10
15
18
25
32
46
75





訂貨須知:
一、①硬密封法蘭球閥產品名稱與型號②硬密封法蘭球閥口徑③硬密封法蘭球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門硬密封法蘭球閥型號,請按硬密封法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的正鋼閥門專家為您審核把關。
